ما هو حاقن الوقود عالي الضغط وكيف يعمل؟

حاقنات الوقود عالية الضغط عبارة عن صمامات دقيقة تعمل على توصيل الوقود المقنن إلى غرفة الاحتراق بالمحرك أو منفذ السحب عند ضغوط أعلى بكثير من أنظمة الحقن القديمة. إنها جزء أساسي من أنظمة الحقن المباشر والسكك المشتركة الحديثة في محركات الديزل والبنزين. تشرح هذه المقالة بالضبط ما هو حاقن الوقود عالي الضغط، وكيف يعمل خطوة بخطوة، ومكوناته الرئيسية، وأنماط الفشل الشائعة، والفحوصات التشخيصية، والصيانة العملية ونصائح الاختيار للفنيين والمالكين المهتمين بالأداء.

ما أ حاقن الوقود عالي الضغط هو وأين يتناسب مع نظام الوقود

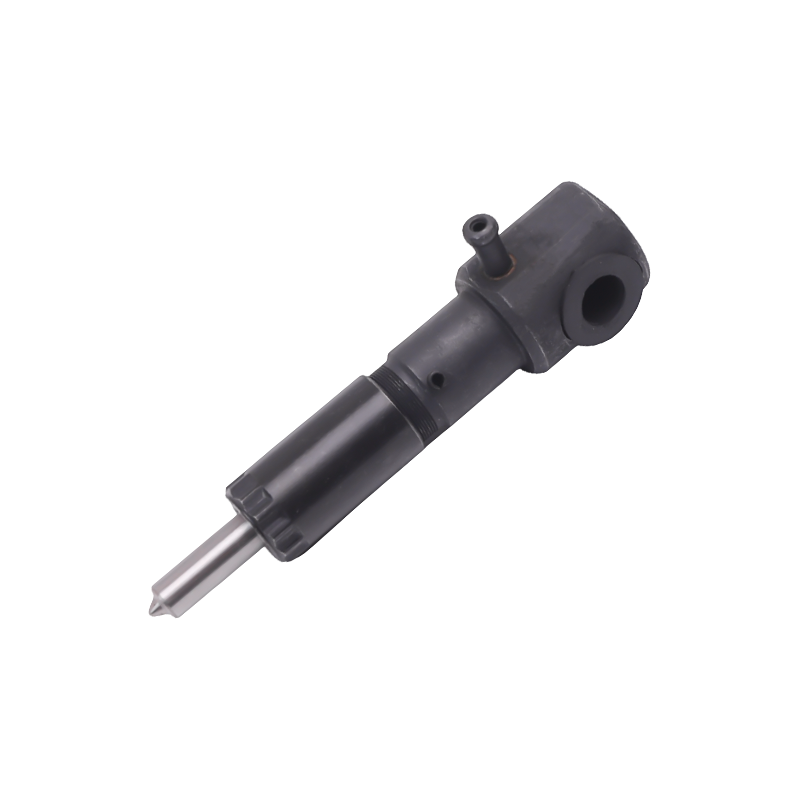

حاقن الوقود عالي الضغط عبارة عن فوهة يتم تشغيلها إلكترونيًا أو بيزو تفتح وتغلق بسرعة لحقن الوقود المضغوط في منطقة الاحتراق. على عكس أنظمة الحقن المنفذ ذات الضغط المنخفض، تعمل حاقنات الضغط العالي عند ضغوط عالية جدًا تولدها مضخة مخصصة عالية الضغط أو حاجز مشترك. يتيح هذا الضغط المرتفع عملية رش أكثر دقة، وتحكمًا أكثر إحكامًا في الرش، وأحداث حقن متعددة لكل دورة احتراق - وكل ذلك يعمل على تحسين كفاءة الاحتراق، والانبعاثات، وتوصيل الطاقة.

المكونات الرئيسية لحاقن الوقود عالي الضغط ووظائفها

يوضح فهم أدوار المكونات كيفية قيام الحاقن بتحويل إشارة التحكم إلى رذاذ يتم قياسه بدقة. تشتمل مكونات الحاقن ذات الضغط العالي النموذجية على طرف الفوهة، وإبرة الصمام، والمحرك (الملف اللولبي أو المكدس الانضغاطي)، وزنبرك الإرجاع، وعناصر الختم. يجب أن يتحمل كل جزء الضغط العالي والتدوير السريع وكيمياء الوقود المسببة للتآكل.

أنواع المحركات: الملف اللولبي مقابل الضغط الانضغاطي

تستخدم حاقنات الملف اللولبي ملفًا كهرومغناطيسيًا لرفع إبرة الصمام عند تنشيطها. تستخدم الحاقنات الانضغاطية مداخن سيراميكية تعمل بالكهرباء والتي تغير البعد تحت الجهد الكهربي، مما ينتج استجابة أسرع وتحكمًا أفضل للنبضات قصيرة المدة. تتفوق المحركات الانضغاطية في عمليات الحقن القصيرة جدًا وعالية التردد؛ تعتبر الملفات اللولبية قوية وأكثر شيوعًا في التطبيقات الحساسة من حيث التكلفة.

هندسة الفوهة وفتحة الرش

يحدد تصميم الفوهة - عدد الفتحات وحجمها وزاويتها - نمط الرش والاختراق وجودة الانحلال. تنتج الفتحات المتعددة رشاشات موزعة تمزج الوقود مع الهواء بشكل متساوٍ. يمكن استخدام طائرة نفاثة عالية السرعة ذات ثقب واحد لاستراتيجيات الاختراق العميق. يلزم إجراء تصنيع دقيق وتفاوتات صارمة للحفاظ على التدفق المستمر وتجنب الاحتراق غير المنتظم أو تكوين السخام.

كيف يعمل حاقن الضغط العالي خطوة بخطوة

يعد تشغيل الحاقن تسلسلًا سريعًا يتم تنسيقه مع توقيت المحرك. تقوم وحدة التحكم (ECU) بتوجيه الحاقن لفتحه لمدة محددة بينما تقوم سكة الضغط العالي بتزويد الوقود عند الضغط المستهدف. يحدد التوقيت والمدة والضغط معًا الكتلة المحقونة ونسبة الهواء إلى الوقود الناتجة في الأسطوانة.

تسلسل حدث الحقن النموذجي

عندما تشير وحدة التحكم الإلكترونية إلى عملية حقن، يتغلب المشغل على قوى الزنبرك والجلوس لرفع الإبرة عن مقعدها. يتسارع الوقود عالي الضغط من خلال الفتحات ويتفتت إلى قطرات صغيرة. يتم إعادة تثبيت الإبرة عندما تنتهي الإشارة ويغلق الزنبرك/الضغط الصمام. غالبًا ما تقوم الأنظمة الحديثة بإجراء الحقن التجريبي والرئيسي واللاحق ضمن دورة احتراق واحدة من أجل احتراق أكثر سلاسة والتحكم في الانبعاثات.

ضغط الوقود والقياس والتحكم في الرش

يتحكم متغيران بشكل أساسي في كتلة الوقود التي يتم تسليمها: ضغط السكة ووقت فتح الحاقن (عرض النبض). تؤدي زيادة ضغط السكة إلى زيادة كثافة الوقود والانحلال، لذلك يتم توفير كتلة أكبر بنفس عرض النبضة. يتطلب التحكم الدقيق والمتكرر أجهزة استشعار ضغط وحاقنات دقيقة ذات تفاوتات تدفق ضيقة.

لماذا يهم الانحلال ونمط الرش

يعمل الانحلال الدقيق على زيادة مساحة السطح وتحسين الاختلاط بالهواء، مما يتيح احتراقًا أكثر اكتمالاً، وانخفاض انبعاثات الجسيمات، واستجابة أفضل. يتحكم نمط الرش في مكان ترسب الوقود بالنسبة إلى تاج المكبس وحقول الدوامة؛ تتسبب الأنماط غير الصحيحة في ترطيب الجدار أو اختلاله أو زيادة إنتاج السخام.

طرق وأعراض الفشل الشائعة

تفشل حاقنات الضغط العالي بسبب التآكل الميكانيكي، أو التسرب الداخلي، أو انسداد الفتحات، أو الأعطال الكهربائية في المحرك، أو التلوث الناتج عن الوقود المتدهور. تظهر الأعراض على شكل تباطؤ تقريبي، وفقدان الطاقة، وضعف الاقتصاد في استهلاك الوقود، والدخان أو ارتفاع إنتاج الجسيمات، ورموز الأعطال المسجلة بواسطة وحدة التحكم الإلكترونية.

• غالبًا ما يشير التشغيل العنيف أو الخلل في أسطوانة معينة إلى وجود تسريب أو انسداد في الحاقن.
• الدخان الزائد (أسود للبنزين الغني، أبيض/أزرق للديزل للنفط أو الوقود غير المحترق) - يمكن أن يشير إلى ضعف الانحلال أو التسرب.
• رائحة الوقود أو التسرب المرئي في موانع تسرب الحاقن - يعد فشل الختم تحت ضغط مرتفع أمرًا خطيرًا ويتطلب اهتمامًا فوريًا.
• رموز المشاكل التشخيصية (اختلال الإشعال، عطل في دائرة الحاقن، انخفاض ضغط السكة) — نقاط بداية مفيدة للاختبار.

الفحوصات والاختبارات التشخيصية العملية

يجمع تشخيص مشاكل الحاقن بين الفحوصات الكهربائية واختبارات التدفق والتسرب والملاحظات على السيارة. استخدم أسلوبًا منظمًا لعزل أخطاء الحاقن من الأنظمة ذات الصلة مثل ضغط الوقود أو الإشعال أو سحب الهواء.

يستخدم فنيو الاختبارات الروتينية

• فحوصات المقاومة الكهربائية والشكل الموجي - تحقق من إشارات ملف المحرك/المحرك الانضغاطي وقارنها بالوحدات المعروفة الجيدة.
• اختبار التسرب والمقعد - اضغط على السكة وقم بقياس الوقود المتسرب عبر الإبرة عند إغلاقها.
• اختبار التدفق/المقعد - قم بقياس الحجم الذي يتم تسليمه عند عرض النبض والضغوط المحددة للكشف عن الحاقنات البالية أو المسدودة.
• اختبارات توازن الأسطوانات والدخان داخل السيارة - عزل الأسطوانات عن طريق تعطيل الحاقنات لمراقبة مدى مساهمتها في سلاسة المحرك.

إرشادات الصيانة والاستبدال والاختيار

تعمل الصيانة الدورية - ترشيح الوقود عالي الجودة، والتنظيف الدوري لنظام الوقود، والاستبدال الفوري للأختام المتسربة أو الحاقنات التالفة - على إطالة عمر الخدمة. عند الحاجة إلى الاستبدال، قم بمطابقة خصائص التدفق ومقاومة/نوع الحاقن ودبوس الموصل مع مواصفات السيارة لتجنب مشكلات قابلية القيادة.

اختيار OEM مقابل حاقن ما بعد البيع

عادةً ما تتطابق محاقن OEM مع معدلات التدفق الأصلية والخصائص الكهربائية تمامًا. يمكن أن تساوي حاقنات ما بعد البيع المتميزة جودة OEM ولكنها تتطلب التحقق الدقيق من معدل التدفق ونمط الرش والتوافق مع معايرة وحدة التحكم الإلكترونية في السيارة. قد يكون لأجزاء ما بعد البيع منخفضة التكلفة تفاوتات تدفق غير متسقة ويمكن أن تؤدي إلى مشاكل جديدة.

جدول مرجعي سريع: خصائص الحاقن الشائعة

يلخص الجدول أدناه الخصائص العملية التي يجب مقارنتها عند تقييم أو اختيار حاقنات الضغط العالي. القيم توضح النطاقات النموذجية المستخدمة في الأنظمة الحديثة؛ تحقق دائمًا من المواصفات الدقيقة لطراز المحرك الخاص بك.

نصائح عملية نهائية للفنيين والمالكين

عند العمل باستخدام حاقنات الوقود عالية الضغط، قم بإعطاء الأولوية للسلامة والنظافة: قم بتخفيف ضغط النظام قبل الخدمة، واحفظ الملوثات بعيدًا عن فتحات القضبان والحاقن، واستخدم معدات اختبار تمت معايرتها لفحص التدفق والتسرب. استبدل الأختام والحلقات الدائرية عندما يتم إزعاج الحاقن. بالنسبة لتغييرات الأداء، اضبط المعايرة فقط بعد التحقق من تدفق الحاقن وخصائص الرش للحفاظ على الامتثال للانبعاثات وموثوقية المحرك.

من خلال فهم السلوك الميكانيكي والكهربائي للحاقن - واختبار كليهما بشكل روتيني - يمكنك تحديد الأخطاء مبكرًا، واختيار البدائل المناسبة، والتأكد من استمرار نظام الوقود في توفير احتراق فعال ونظيف.
